تعارف
تیل ڈوبا ہوا سیلف ٹھنڈا ٹرانسفارمر تیل کو اس کے ٹھنڈک میڈیم کے طور پر استعمال کرتا ہے۔ یہ بنیادی اور کنڈلیوں کے ذریعہ پیدا ہونے والی گرمی کو دور کرنے کے ل natural قدرتی تیل کی نقل و حرکت پر انحصار کرتا ہے۔ اس قسم کے ٹرانسفارمر کو کولنگ کے اضافی سامان کی ضرورت نہیں ہے اور اس میں سادہ ساخت اور آسان دیکھ بھال کے فوائد ہیں۔
کلیدی اجزاء
کام کرنے کا اصول
تیل ڈوبا ہوا سیلف ٹھنڈا ٹرانسفارمر فرڈے کے برقی مقناطیسی انڈکشن کے قانون پر مبنی چلتا ہے۔ جب ایک متبادل موجودہ پرائمری سمیٹ سے گزرتا ہے تو ، یہ ایک باری باری مقناطیسی فیلڈ تیار کرتا ہے۔ کور میں مقناطیسی بہاؤ میں تبدیلی ثانوی سمیٹ میں وولٹیج کی حوصلہ افزائی کرتی ہے۔

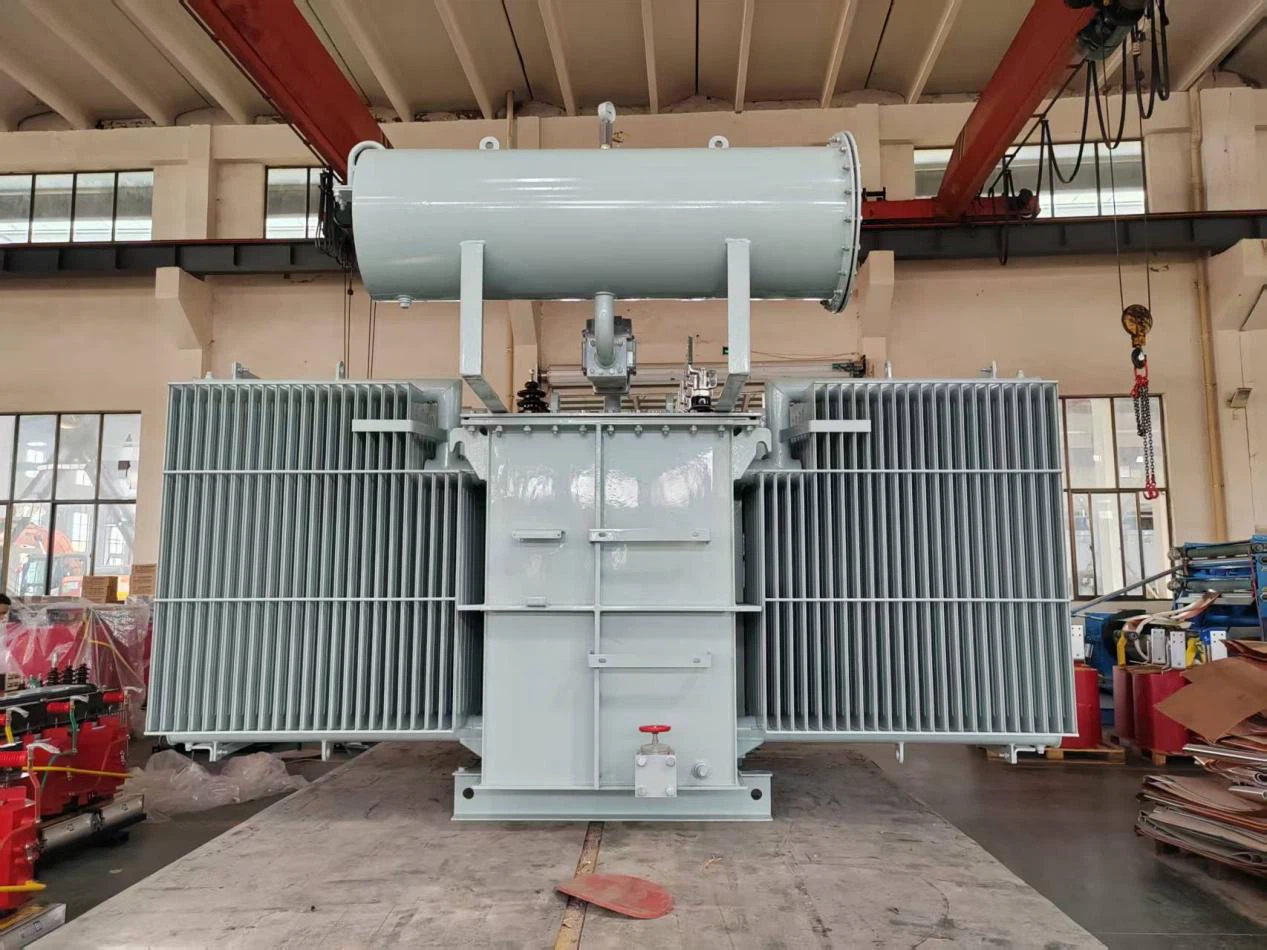

کیو سی پاسڈ 2500KVA 10/0.4KV تیل ڈوبا ہوا سیلف ٹھنڈا ٹرانسفارمر حتمی معائنہ اور پیکیجنگ کے لئے شپنگ ایریا میں جا رہا ہے۔
کولنگطریقہ

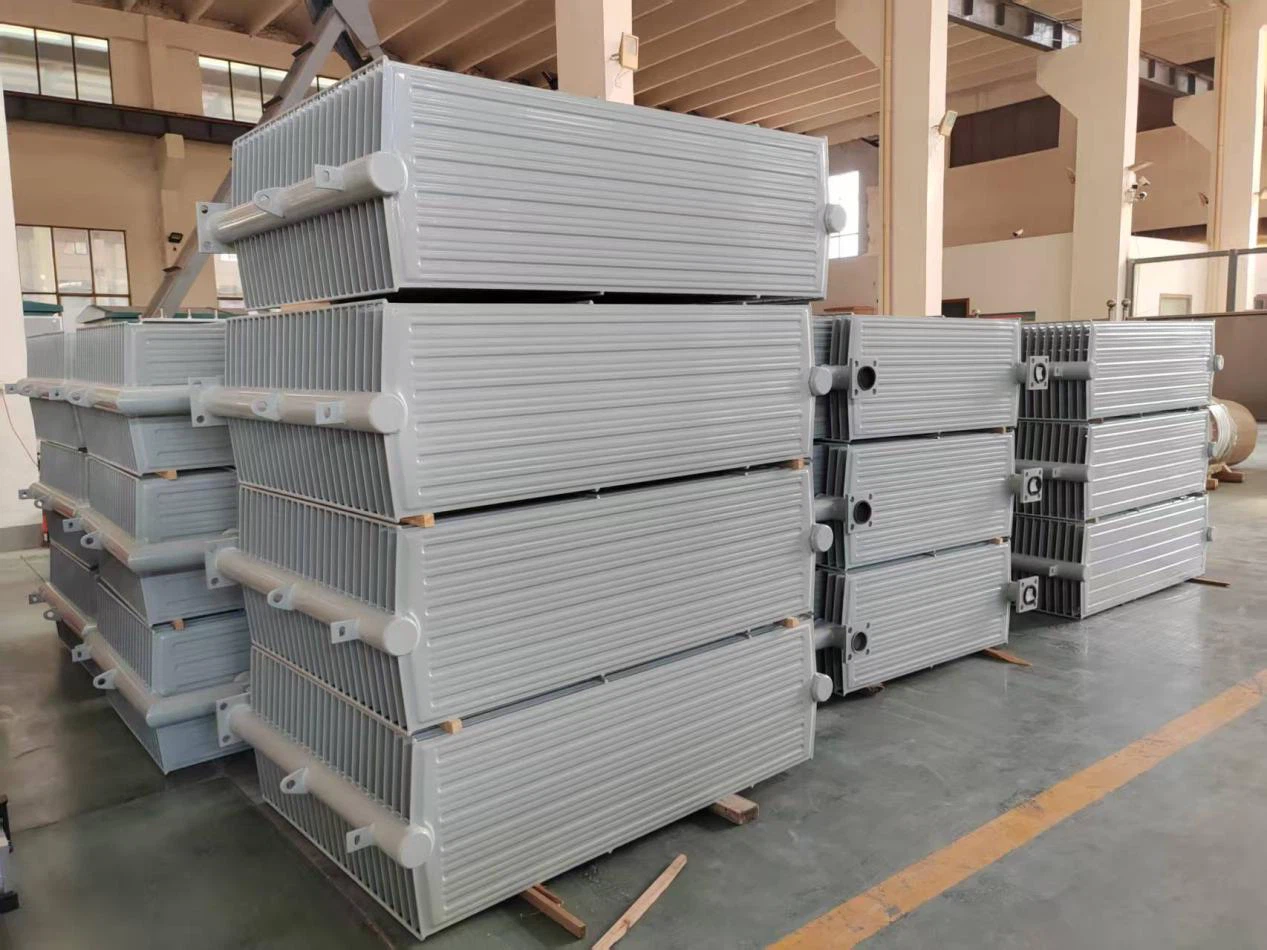

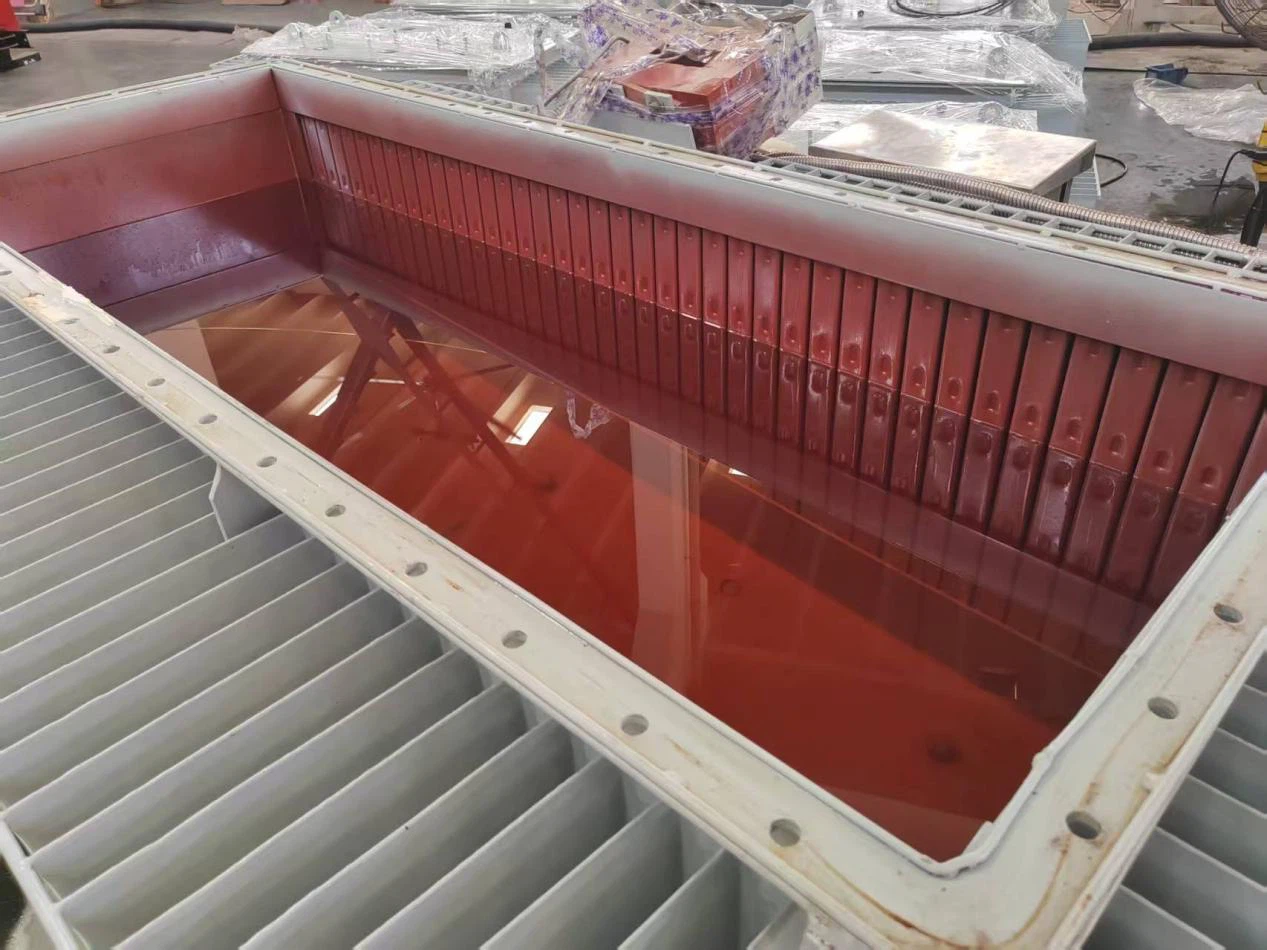

گرمی کی منتقلی کا راستہ:کور اور ونڈنگ گرمی پیدا کرتی ہے → موصلیت کا تیل گرم ہوجاتا ہے اور کانویکٹس → گرمی آئل ٹینک کی دیوار میں منتقل ہوتی ہے → گرمی ریڈی ایٹرز کے ذریعہ ہوا کے ساتھ تبادلہ ہوتی ہے۔
تیل کی گردش:گرم تیل ، کم گھنے ہونے کی وجہ سے ، قدرتی طور پر بڑھتا ہے ، جبکہ ٹھنڈا تیل ڈوبتا ہے ، گردش کی تشکیل کرتا ہے۔ درجہ حرارت کا فرق عام طور پر 55K (فی GB 1094.2) کے اندر کنٹرول کیا جاتا ہے۔
کولنگ کے دیگر طریقوں سے موازنہ
|
کولنگ کی قسم |
کولنگ میڈیم |
زیادہ سے زیادہ صلاحیت (ایم وی اے) |
درخواست |
|
تیل قدرتی ہوا قدرتی (اونن) |
معدنی تیل |
10 |
چھوٹے اور درمیانے درجے کے تقسیم ٹرانسفارمر |
|
تیل جبری ہوا پر مجبور ہوا (ofaf) |
تیل اور پرستار |
300+ |
بڑے پاور اسٹیشن |
|
خشک قسم کی قدرتی ہوا (ڈی این اے) |
ہوا |
2.5 |
انڈور یا ماحولیاتی حساس علاقوں |

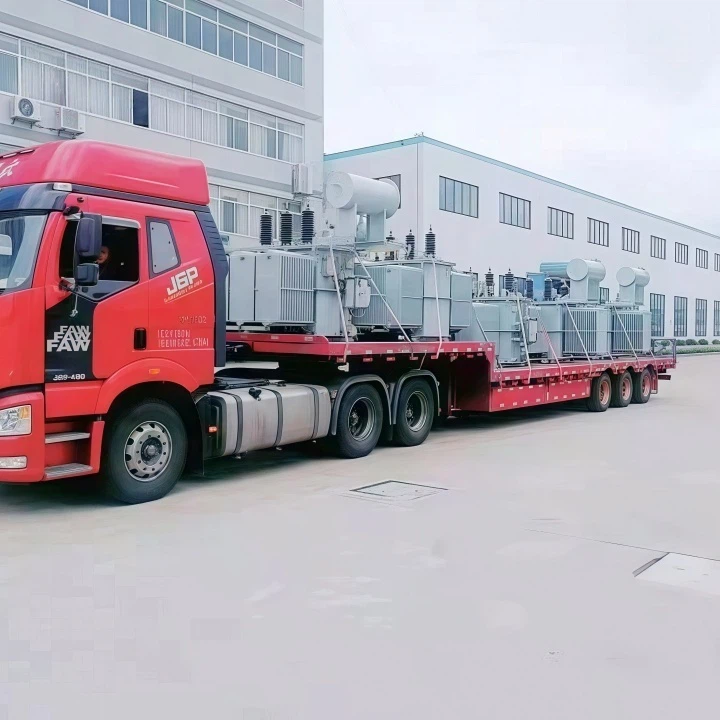

ہمارے ٹرانسفارمر شیڈول کے طور پر بھیجے جاتے ہیں
فوائد
اعلیrاتحاد:کوئی مکینیکل کولنگ اجزاء ، جس کی وجہ سے ناکامی کی شرح کم ہوتی ہے ، جو قابل اعتماد آپریشن کے 25-30 سال کے لئے ڈیزائن کیا گیا ہے۔
کم لاگت:جبری تیل ٹھنڈا ٹرانسفارمرز (ڈیٹا ماخذ: آئی ای ای ای C57.12.00) کے مقابلے میں 15–20 ٪ بحالی کے اخراجات کی بچت کریں۔
چوڑاapplication:مختلف بیرونی ماحول کے لئے موزوں ، خاص طور پر دور دراز علاقوں یا ان مقامات کے لئے جہاں مستحکم بجلی کی فراہمی دستیاب نہیں ہے۔
