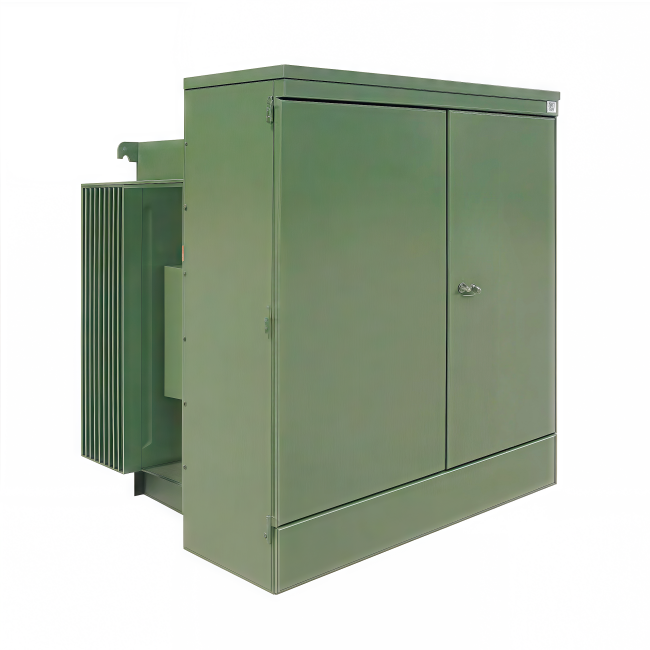

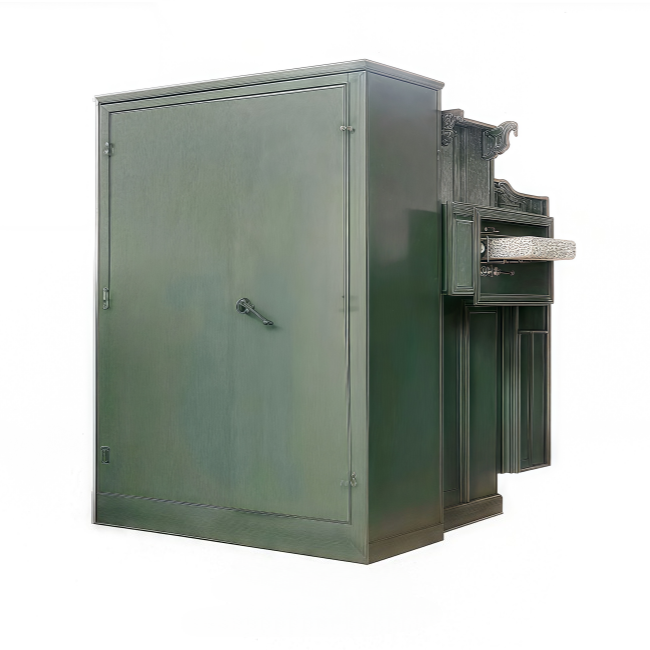

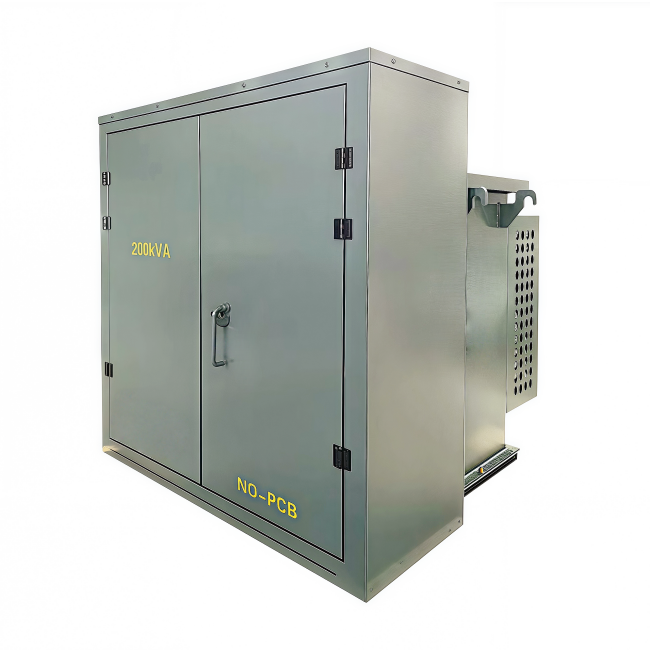

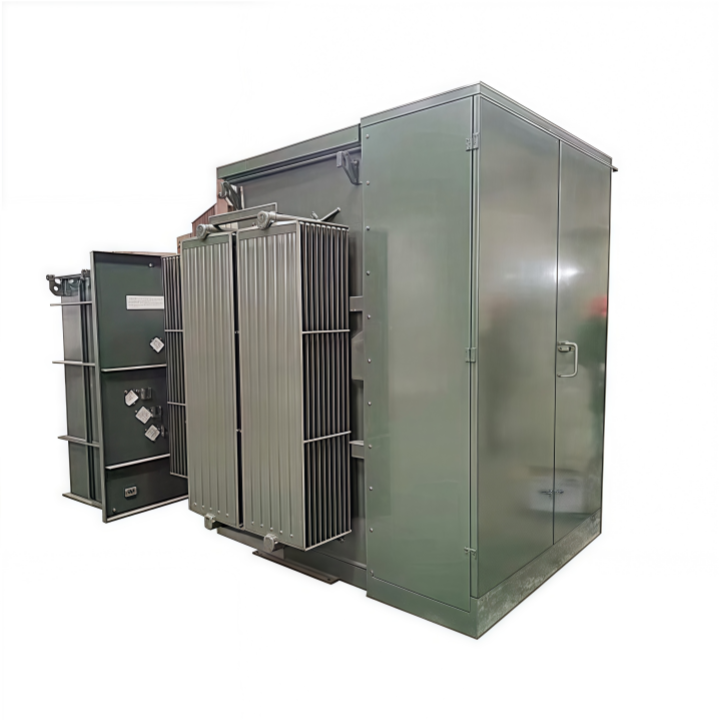

1500 Kva 11kv 22kv 33kv پیڈ ماؤنٹ ٹرانسفارمر

1500 Kva 11kv 22kv 33kv پیڈ ماؤنٹ ٹرانسفارمر

VKE ٹرانسفارمر انٹیگریٹڈ کامن-ٹینک ڈیزائن، کمپیکٹ فٹ پرنٹ اور مکمل فیکٹری پری-اسمبلی کو اپناتا ہے، جس سے تعمیراتی لاگت اور انسٹالیشن سائیکل میں بہت زیادہ کمی آتی ہے۔ ڈوئل فیوز پروٹیکشن اور ڈیڈ-سامنے والے کہنی کنیکٹرز سے لیس، وہ شاندار حفاظت اور اینٹی-پرفارمنس فراہم کرتے ہیں۔ ہائی فائر-پوائنٹ FR3 سیال کے ساتھ سیل بند تیل کا ٹینک وسیع ماحولیاتی موافقت، مضبوط اوورلوڈ صلاحیت اور کم توانائی کے نقصان کو یقینی بناتا ہے، ANSI، IEEE اور IEC معیارات کے ساتھ مکمل طور پر مطابقت رکھتا ہے، شہری تجارتی، صنعتی پارکوں، PV پاور اسٹیشنوں اور میونسپل ڈسٹری بیوشن پروجیکٹس کے لیے مثالی ہے۔
انکوائری بھیجنے
تصریح
تکنیکی معیار



تعارف:





1500 kva 11kv 22kv 33kv پیڈ ماؤنٹ ٹرانسفارمر باکس-قسم کا سب اسٹیشن ہے۔ اس کی بنیادی خصوصیت ٹرانسفارمر باڈی، ہائی-وولٹیج لوڈ سوئچ، فیوز اور دیگر اجزاء کو ایک ہی آئل ٹینک میں ضم کرنا ہے، اور مکمل طور پر سیل شدہ اور مکمل طور پر موصل ڈیزائن حاصل کرنے کے لیے تیل میں ڈوبی ہوئی ساخت کو اپنانا ہے۔



1500 kva 11kv 22kv 33kv pad mount transformer install



بنیادی تکنیکی پیرامیٹرز اور ساختی ڈیزائن:





بنیادی پیرامیٹرز اور وولٹیج موافقت



صلاحیت 1500 kVA
وولٹیج ہائی وولٹیج 11 kV، 22 kV، اور 33 kV
چینجر کو تھپتھپائیں۔ ±5% یا ±2 x 2.5% وولٹیج
کولنگ سیلف-کولڈ (AN) بنیادی ڈیزائن ہے، جس میں اوورلوڈ صلاحیت کو بڑھانے کے لیے اختیاری ایئر کولنگ (AF) ہے۔
موصلیت معدنی تیل یا ماحول دوست قدرتی ایسٹر آئل کو موصل تیل کے طور پر استعمال کیا جاتا ہے۔



fbfa6ae9d7089b580d1e2e0af98e5e1c



ساختی انجدت اور وشوسنییتا

مکمل طور پر مہر بند ڈیزائن: نالیدار تیل کا ٹینک یا توسیعی ریڈی ایٹر، دیکھ بھال-مفت، نمی-ثبوت، اور دھول-پروف، IP54 تحفظ کی درجہ بندی کے ساتھ، ساحلی نمک کے سپرے سنکنرن کے خلاف مزاحمت۔



وائنڈنگ میٹریل: ہائی-وولٹیج وائنڈنگز ہائی-سلیکون اسٹیل شیٹس اور آکسیجن-مفت تانبے کے کنڈکٹرز کا استعمال کرتی ہیں، جب کہ کم-وولٹیج وائنڈنگز تانبے کے بس بار کا استعمال کرتی ہیں۔ شارٹ-سرکٹ کی رکاوٹ 6% سے 10% ہے، بہترین شارٹ-سرکٹ مزاحمت فراہم کرتی ہے۔



e43e2bcbfdfe3902785efadf58359d4c



درخواست کے منظرنامے اور تنصیب کے معیارات:





عام ایپلی کیشن فیلڈز



صنعتی بجلی کی تقسیم: مائن ایئر کمپریسرز اور پروڈکشن لائن آلات کے لیے مستحکم بجلی کی فراہمی فراہم کرتا ہے، 1.2 گنا کے فوری اوورلوڈ کو سپورٹ کرتا ہے۔



گرڈ تک رسائی: ایک ٹرمینل سب اسٹیشن کے طور پر، یہ 11kV/22kV/33kV ٹرانسمیشن لائنوں کو 0.4kV ڈسٹری بیوشن نیٹ ورکس کے ساتھ جوڑتا ہے، اور دیہی پاور گرڈ کو اپ گریڈ کرنے کے لیے موزوں ہے۔



نئی توانائی کی حمایت: فوٹو وولٹک، ونڈ پاور اور انرجی سٹوریج پروجیکٹس میں مرحلہ-گرڈ کنکشن حاصل کریں۔



cb41870f6ecd62b26d287db7e1428ae6



تنصیب کے ماحول کی ضروریات



بنیاد اور تحفظ: کنکریٹ کی بنیاد 5 ٹن سے کم نہیں کا بوجھ برداشت کر سکتی ہے۔ اس کے ارد گرد 1.7-میٹر اونچی حفاظتی باڑ لگائی گئی ہے، اور عمارت سے فاصلہ 1.5 میٹر سے کم نہیں ہے۔



گراؤنڈنگ سسٹم: نیوٹرل پوائنٹ اور کیسنگ کو الگ الگ گراؤنڈ کیا گیا ہے، جس کی گراؤنڈنگ مزاحمت 4Ω سے زیادہ نہیں ہے۔



ساحلی علاقے کی موافقت: اسے نمک سپرے ٹیسٹ پاس کرنے کی ضرورت ہے۔ ایک سٹینلیس سٹیل کیسنگ اور سنکنرن مخالف کوٹنگ کا انتخاب کرنے کی سفارش کی جاتی ہے۔
